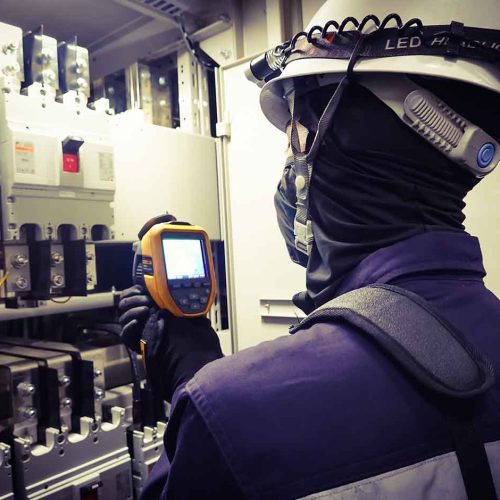

Compreender o que é ATPV (Arc Thermal Performance Value) é fundamental para a gestão de riscos elétricos. Trata-se de um índice técnico estatístico utilizado na segurança do trabalho e na engenharia elétrica para medir o desempenho térmico de tecidos usados em vestimentas de proteção contra arco elétrico. Esse valor indica o nível de energia incidente associado a 50% de probabilidade de ocorrência de queimadura de segundo grau na pele humana. O ATPV é um dos valores possíveis determinados no ensaio laboratorial que compõem o arc rating, a classificação de desempenho utilizada para a seleção correta de equipamento de proteção individual contra arco elétrico.

Glossário técnico essencial para engenharia elétrica e segurança

Para dominar a especificação de vestimentas de proteção elétrica e compreender os laudos laboratoriais, é fundamental alinhar os seguintes conceitos:

  • Arc flash: liberação repentina de energia térmica e luminosa causada por um arco elétrico, que pode ocorrer por falha de isolamento, contato acidental com ferramentas condutoras, acúmulo de poeira condutiva, falha de equipamento ou erro humano.
  • Arc rating: valor de desempenho térmico medido em ensaio e utilizado para a seleção de equipamento de proteção individual contra arco elétrico, que será sempre representado pelo menor valor obtido entre o ATPV e o EBT.
  • Energia incidente: quantidade de energia térmica que atinge uma superfície (como a pele do trabalhador) durante a ocorrência de um arco elétrico, frequentemente expressa em cal/cm² ou J/cm².
  • Vestimenta FR (flame resistant): roupa confeccionada com tecidos inerentemente resistentes a chamas ou com tratamentos químicos específicos. Importante notar que tecidos FR tratados devem manter suas propriedades após ciclos de lavagem conforme as normas de desempenho, mas não necessariamente de forma ilimitada se higienizados de maneira incorreta.

O que significa ATPV e para que serve na SST

O ATPV funciona como um indicador estatístico de desempenho de uma vestimenta FR diante de uma explosão térmica. Na rotina da segurança do trabalho, ele serve para garantir que o EPI (equipamento de proteção individual) especificado para um eletricista seja matematicamente capaz de suportar a energia térmica liberada por um painel ou circuito em caso de falha, evitando lesões severas.

Um mito muito comum no mercado brasileiro é o de que tecidos mais grossos e pesados (com maior gramatura) oferecem, obrigatoriamente, maior proteção. Isso é uma falácia técnica. A tecnologia de construção dos fios, o tratamento e a composição do tecido FR importam muito mais. Hoje, existem tecidos com menor gramatura e altíssimo ATPV, oferecendo o equilíbrio ideal entre segurança rigorosa, conforto térmico e mobilidade para o usuário.

Arco elétrico e fogo repentino: por que são riscos térmicos diferentes

Um erro comum na especificação de equipamentos é confundir a proteção elétrica com a proteção para a indústria química, petroquímica ou de fundição. Embora a vestimenta FR seja exigida em muitos desses cenários, a natureza física do perigo muda completamente, o que exige testes e aprovações diferentes.

O arco elétrico é uma explosão direcional, de curtíssima duração (frações de segundo), que emite calor radiante extremo, metal fundido vaporizado e luz intensa. Já o fogo repentino (flash fire) é uma combustão rápida de vapores ou gases inflamáveis no ar ambiente, adotada em testes normativos com duração de até três segundos. Por possuírem dinâmicas térmicas e tempos de exposição diferentes, o risco de arco elétrico é gerenciado a partir das diretrizes de seleção da NFPA 70E, enquanto o fogo repentino utiliza normas de desempenho como a NFPA 2112.

O que é arco elétrico e energia incidente

Para que o ATPV faça sentido na prática de campo, precisamos entender do que o trabalhador está sendo protegido e como a engenharia mede esse perigo.

Entendendo as unidades de energia incidente

A sigla cal/cm² (calorias por centímetro quadrado) ou J/cm² (joules por centímetro quadrado) são as unidades de medida utilizadas na engenharia termodinâmica e elétrica para quantificar a energia térmica incidente. Elas indicam exatamente quanta energia de calor atinge uma determinada área de superfície durante um evento de arco elétrico.

Para fins de parâmetro, 1,2 cal/cm² corresponde ao limite em que existe aproximadamente 50% de probabilidade de queimadura de segundo grau em pele exposta, segundo a curva de Stoll. Portanto, quanto maior for o cálculo de energia do ambiente, maior deve ser o arc rating da roupa FR escolhida.

Como a energia incidente é calculada nas instalações elétricas (IEEE 1584)

O ATPV não é calculado no momento do acidente e não depende da temperatura ambiente da fábrica. Em campo, o engenheiro eletricista utiliza normas de cálculo complexas, por exemplo, a IEEE 1584, para determinar a energia incidente potencial da instalação, analisando fatores como a tensão de alimentação, as correntes de curto-circuito e o tempo de atuação dos dispositivos de proteção. O resultado dessa análise matemática indicará que um determinado painel possui uma energia incidente de 10 cal/cm². Sabendo disso, o profissional de segurança deve especificar uma roupa para arco elétrico que possua um arc rating igual ou superior a esse número.

Como o ATPV é medido: o teste ASTM F1959 / F1959M

O valor numérico de proteção que chega impresso na etiqueta do equipamento de proteção individual é resultado de rigorosos ensaios de laboratório. O método de teste padrão utilizado para determinar o ATPV ou o EBT de um tecido é a norma ASTM F1959 / F1959M, que avalia a resistência térmica de materiais expostos a um arco elétrico controlado em ambiente seguro.

Durante o ensaio laboratorial, amostras de tecido são montadas em suportes planos e verticais. Sensores de calor (calorímetros de cobre) ficam posicionados imediatamente atrás do tecido, simulando a pele humana. O arco elétrico é então gerado entre eletrodos posicionados à frente da amostra, e os sensores medem com extrema precisão a quantidade de energia térmica que conseguiu atravessar a barreira de proteção têxtil.

A curva de Stoll e a probabilidade de queimadura

Os dados capturados pelos sensores atrás do tecido são cruzados com a chamada curva de Stoll (Stoll curve), um modelo de engenharia biomédica que define o limite de tolerância térmica da pele humana antes de sofrer danos permanentes. O cálculo estatístico final do laboratório define o ATPV determinando o ponto exato em que a transferência de calor seria suficiente para atingir o critério da curva de Stoll, gerando 50% de probabilidade de uma queimadura de segundo grau no trabalhador.

Qual a diferença entre ATPV, EBT e arc rating?

Embora o mercado brasileiro utilize frequentemente o termo “roupa ATPV” de forma generalizada para qualquer equipamento antichama de eletricistas, o jargão técnico normativo exige precisão, principalmente na auditoria de laudos e certificações.

O teste ASTM F1959 / F1959M não avalia apenas a transferência de calor, mas também a integridade física da amostra. Por isso, ele pode gerar dois resultados distintos de desempenho:

  • ATPV (arc thermal performance value): nível de energia incidente associado a 50% de probabilidade de queimadura de segundo grau, independentemente de haver ruptura estrutural drástica do tecido no momento do teste.
  • EBT (energy breakopen threshold): representa o nível de energia incidente associado a 50% de probabilidade de o tecido sofrer ruptura estrutural. O critério de ruptura (breakopen) caracteriza-se por uma abertura funcional e visível no tecido que permita a passagem de luz, expondo a pele diretamente ao calor do arco.

A classificação comercial e técnica utilizada para a seleção da vestimenta é chamada de arc rating. Por regra fundamental de segurança, o arc rating será sempre o menor valor obtido nos testes entre o ATPV e o EBT, garantindo que o trabalhador tenha a proteção mais conservadora, provando que a roupa não vai queimar a pele por transferência de calor e nem vai se romper precocemente expondo o corpo.

Fatores que influenciam o arc rating de um tecido

A engenharia têxtil necessária para garantir proteção contra arco elétrico é avançada. O resultado final do índice atestado no laudo é a combinação de múltiplos fatores construtivos, por exemplo:

  • Composição da fibra: o uso de fibras inerentemente antichama, como as meta-aramidas e modacrílicas, ou de fibras naturais, como o algodão, desde que submetidas a tratamentos retardantes de chama de alta tecnologia.
  • Estrutura da trama: a forma como os fios são tecidos ou tricotados afeta a quantidade de ar retido na peça, ajudando na formação de uma barreira térmica isolante.
  • Gramatura: o peso do tecido afeta a barreira física, mas deve ser perfeitamente equilibrado com a tecnologia da fibra para não causar exaustão por estresse térmico no trabalhador.
  • Número de camadas: a sobreposição de diferentes tecidos FR pode gerar uma proteção maior que a soma simples do arc rating de cada camada isolada, mas esse ganho depende do espaçamento de ar, da interação térmica e do tipo de tecido utilizado.
  • Durabilidade do tratamento FR: a resiliência dos polímeros retardantes de chama diante de processos de higienização industrial agressivos ao longo dos meses de uso.

Como o arc rating define as categorias de risco da NFPA 70E

A NFPA 70E não certifica produtos laboratoriais, mas é a principal norma internacional que estabelece os requisitos de segurança e seleção de equipamentos de proteção individual em instalações elétricas. Ela utiliza o arc rating da vestimenta para enquadrar a necessidade de proteção em categorias de EPI para arco elétrico (arc flash PPE categories), facilitando a escolha da roupa de acordo com a energia incidente calculada no local de trabalho:

  • Categoria 1 (CAT 1): arc rating mínimo de 4 cal/cm².
  • Categoria 2 (CAT 2): arc rating mínimo de 8 cal/cm².
  • Categoria 3 (CAT 3): arc rating mínimo de 25 cal/cm².
  • Categoria 4 (CAT 4): arc rating mínimo de 40 cal/cm².

Como o ATPV se relaciona com a análise de risco exigida pela NR-10

A Norma Regulamentadora de segurança em instalações e serviços em eletricidade no Brasil não estabelece um valor numérico fixo de ATPV para todos os eletricistas do país. Em vez disso, a NR-10 exige de forma mandatória que a empresa realize uma análise de risco e mantenha o Prontuário de Instalações Elétricas (PIE) devidamente atualizado por profissionais legalmente habilitados.

É exclusivamente a partir dessa análise técnica que a energia incidente dos painéis e circuitos será mapeada. O papel do gestor de segurança e do departamento de compras é cruzar os dados de campo presentes no PIE com os laudos técnicos dos fabricantes de equipamentos de proteção individual. A aprovação da vestimenta ocorre por meio de normas como a ASTM F1506 (que inclui requisitos de desempenho térmico ao arco através do teste ASTM F1959, inflamabilidade, resistência do tecido e construção da peça). O equipamento deve, obrigatoriamente, possuir o Certificado de Aprovação (CA) ativo no Brasil para riscos térmicos provenientes de arco elétrico.

O que observar na etiqueta de uma roupa FR

Para o técnico de segurança que inspeciona ou para a revenda que distribui, a etiqueta é o documento de identidade fundamental do equipamento. Uma vestimenta de proteção elétrica profissional deve informar itens como, por exemplo:

  • Arc rating: a indicação explícita do valor exato de desempenho, seguido da identificação se aquele número corresponde ao ATPV ou ao EBT.
  • Norma de aprovação: a menção clara de que a vestimenta atende à especificação técnica da ASTM F1506 ou normas de desempenho equivalentes.
  • Categoria NFPA 70E: indicação frequentemente utilizada pelo mercado na rotulagem para facilitar a seleção de equipamento de proteção individual e a inspeção visual rápida em campo, embora não seja um item obrigatoriamente exigido por todas as jurisdições.
  • Certificado de aprovação (CA): o número de registro emitido pelo órgão competente nacional para atestar a legalidade da comercialização.
  • Instruções de conservação: diretrizes rigorosas de lavagem industrial ou doméstica, alertando sobre a proibição do uso de produtos clorados ou amaciantes que possam mascarar ou degradar as propriedades antichama do tecido.

Perguntas frequentes sobre ATPV e roupas FR

O que é ATPV em EPI?

É a sigla que representa o valor de desempenho térmico do material frente ao arco elétrico, indicando a energia incidente necessária para causar 50% de probabilidade de queimadura de segundo grau na pele do trabalhador protegido pelo tecido em questão.

Qual a diferença entre ATPV e EBT?

O ATPV é o valor de energia térmica que causa a queimadura por transferência de calor, enquanto o EBT é o nível de energia que provoca a ruptura funcional do tecido durante a explosão, permitindo a passagem de luz e expondo a pele.

O que significa cal/cm² em roupas FR?

Significa calorias por centímetro quadrado, sendo a unidade de medida (assim como J/cm²) utilizada na engenharia para quantificar a densidade de energia térmica incidente liberada por um arco elétrico contra uma superfície.

Qual arc rating é recomendado para cada nível de risco?

A recomendação técnica depende do cálculo prévio da energia incidente no local de trabalho. Pela NFPA 70E, a exigência de arc rating mínimo na seleção do EPI é: 4 cal/cm² para CAT 1; 8 cal/cm² para CAT 2; 25 cal/cm² para CAT 3; e 40 cal/cm² para ambientes classificados como CAT 4.

Toda roupa antichama protege contra arco elétrico?

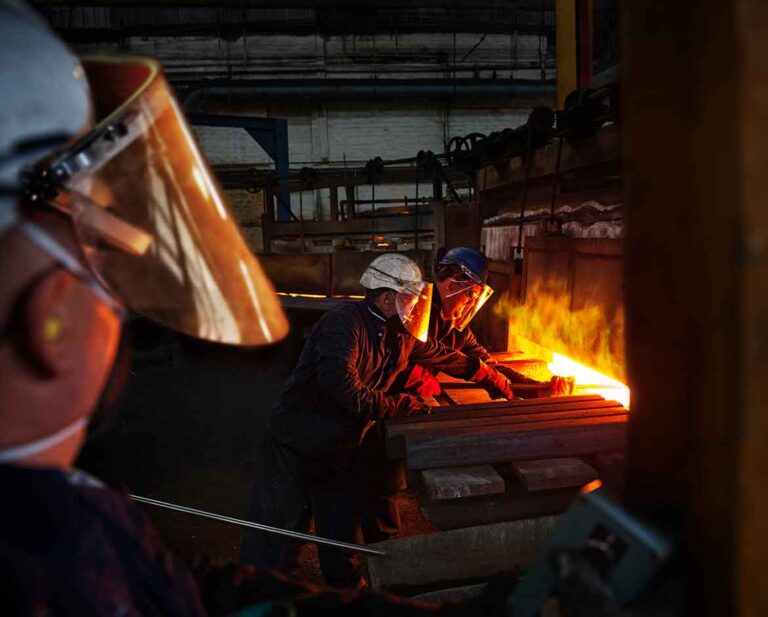

Não. Existem roupas projetadas com tratamento antichama exclusivamente para proteção contra calor radiante em fundições (ISO 11612) ou para respingos de solda (ISO 11611), que não são ensaiadas e aprovadas para suportar a explosão de energia de um arco elétrico. O equipamento de proteção individual elétrico exige laudos específicos das normas ASTM para esse fim.

Conclusão

A especificação precisa de vestimentas de proteção contra o arco elétrico vai muito além de comprar tecidos pesados ou pedir uma camisa antichama genérica. Compreender profundamente as métricas de arc rating, ATPV e EBT é a base técnica que transforma o gerenciamento de riscos em uma ciência matemática exata, assegurando que os eletricistas e mantenedores retornem ilesos para suas casas, mesmo diante de falhas elétricas com liberação de energia extrema.

Dominar conceitos avançados como a curva de Stoll, os parâmetros de seleção da NFPA 70E e as exigências da norma ASTM F1506 é o grande diferencial que separa as gestões de segurança focadas na proteção irrestrita da vida humana daquelas orientadas puramente pela guerra de preços. O ATPV é apenas um dos elementos primordiais que fazem parte do conjunto de normativas que regulam a certificação de equipamentos de proteção individual.
